Fernwärme-Warmwasserspeicher: Technik, Typen und Einbau
Was ist ein Fernwärme-Warmwasserspeicher und wozu dient er?
Ein Fernwärme-Warmwasserspeicher, in der Fachsprache auch Fernwärmespeicher oder Pufferspeicher genannt, ist kein gewöhnlicher Boiler. Er ist speziell für Fernwärmesysteme konzipiert: Er puffert überschüssige Wärme aus dem Netz, gibt sie bei Bedarf wieder ab und hält dabei die Rücklauftemperatur so niedrig wie möglich.
Warum ist die Rücklauftemperatur so wichtig? Weil Fernwärmeversorger ihre Netze auf eine möglichst große Temperaturspreizung zwischen Vor- und Rücklauf ausgelegt haben. Wer warmes Wasser mit hoher Temperatur zurückschickt, verschlechtert die Effizienz des gesamten Netzes und riskiert vertragliche Konsequenzen.
Die Kernfunktionen im Überblick:
- Lastspitzenabdeckung: Morgens zwischen 7:00 und 9:00 Uhr kann der Wärmebedarf im Netz fast dreimal so hoch sein wie nachts. Ein Speicher fängt diese Spitzen ab.
- Hygienische Warmwasserbereitung: In Kombination mit einer Frischwasserstation erfolgt die Trinkwassererwärmung im Durchflussprinzip, ohne stehendes Warmwasser im Speicher.
- Versorgungssicherheit: Auch bei kurzzeitigen Netzunterbrechungen bleibt Warmwasser verfügbar.
- Energieeffizienz: Durch gezielte Temperaturschichtung im Speicher sinkt die Rücklauftemperatur, was den Wirkungsgrad der gesamten Anlage verbessert.
Welche Typen von Fernwärmespeichern gibt es und was unterscheidet sie technisch?
Pufferspeicher und Frischwasserstationen

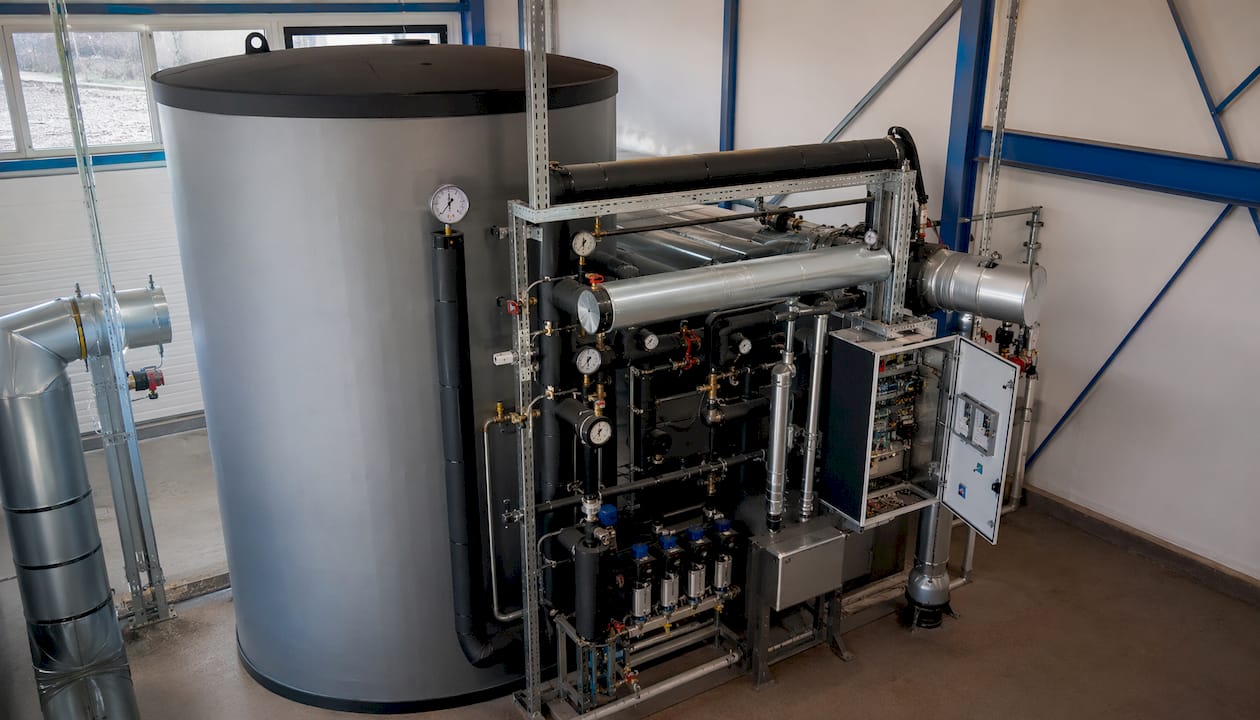

Für Fernwärmeanlagen kommen im Wesentlichen zwei Konzepte zum Einsatz. Der klassische Pufferspeicher speichert Heizungswasser und gibt Wärme über einen Wärmetauscher an das Trinkwasser ab. Die hygienisch überlegene Variante ist die Kombination aus Pufferspeicher und Frischwasserstation: Das Trinkwasser wird erst im Moment des Zapfens erhitzt, steht also nie längere Zeit warm im Behälter. Das eliminiert das Legionellenrisiko praktisch vollständig.
Haustechnische Speicher sind druckfest und an den Systemdruck des Fernwärmenetzes angepasst. Industrielle Großspeicher hingegen sind oft drucklos und deutlich größer dimensioniert.

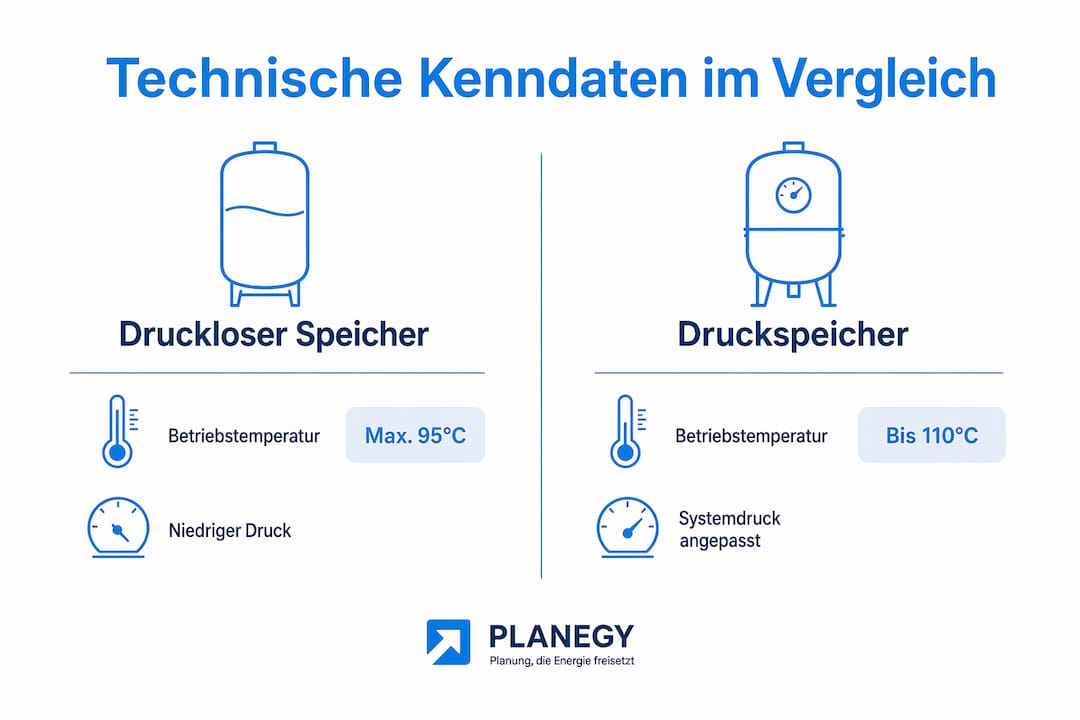

Technische Kenndaten im Vergleich
| Merkmal | Druckloser Speicher | Druckspeicher (haushaltstauglich) |
|---|---|---|
| Betriebstemperatur | bis etwa Siedetemperatur bei Normaldruck | höher als 100 °C möglich bis ca. 110 °C |
| Betriebsdruck | drucklos | druckfest, geeignet für Hausanschlüsse |
| Speicherdichte | im geringeren Bereich durch niedrigere Betriebstemperaturen | höher durch Betriebstemperaturen über 100 °C |
| Typischer Einsatz | Netzebene | Hausanschluss |
Sailer Fernwärmespeicher Typ FPS als Referenz
Der Sailer FPS ist ein praxiserprobtes Beispiel für einen haushaltstauglichen Fernwärmespeicher. Seine technischen Eckdaten:
- Maximaler Betriebsdruck: bis etwa 3 bar, je nach Ausführung auch geringfügig niedriger
- Maximale Betriebstemperatur: oberhalb von 100 °C, typischerweise bis etwa 110 °C
- Mehrere Muffenanschlüsse unterschiedlicher Größen, abhängig vom Volumen
- Integrierte Schichtladeeinrichtung für Speicherbeladung und Frischwasserstation-Rücklauf mit entsprechender Durchflusskapazität
- Interner Zirkulationswärmetauscher für optimale Temperaturschichtung
- Zwei eingebaute Bogenrohre zur vollständigen Volumenausnutzung
Profi-Tipp: Schichtladeeinrichtungen sind kein Komfortmerkmal, sondern eine technische Notwendigkeit. Ohne sie mischt sich heißes Vorlaufwasser mit kühlerem Rücklaufwasser, die Schichtung kollabiert und die Rücklauftemperatur steigt.
Wie binden Sie einen Warmwasserspeicher in ein Fernwärmesystem ein?
Die hydraulische Integration ist der kritischste Schritt. Wer hier Fehler macht, zahlt doppelt: einmal durch schlechte Effizienz, einmal durch mögliche Vertragsverstöße gegenüber dem Versorger.
Wichtige Punkte bei Installation und Einbindung:
- Anschlussdruck prüfen: Der Speicher muss zum Systemdruck der Fernwärme-Übergabestation passen. Beim Sailer FPS sind das bis zu 3 bar, was für die meisten Hausanschlüsse ausreicht.
- Rücklauftemperatur im Blick behalten: Eine falsche Speicherladung erhöht die Rücklauftemperatur und kann vom Versorger sanktioniert werden. Schichtladeeinrichtungen sind deshalb Pflicht, nicht Option.
- Frischwasserstation vorschalten: Für hygienische Trinkwassererwärmung empfiehlt sich die Kombination mit einer Frischwasserstation wie der FRIWASTA. Das Trinkwasser wird im Durchflussprinzip erhitzt, stehendes Warmwasser gibt es nicht.

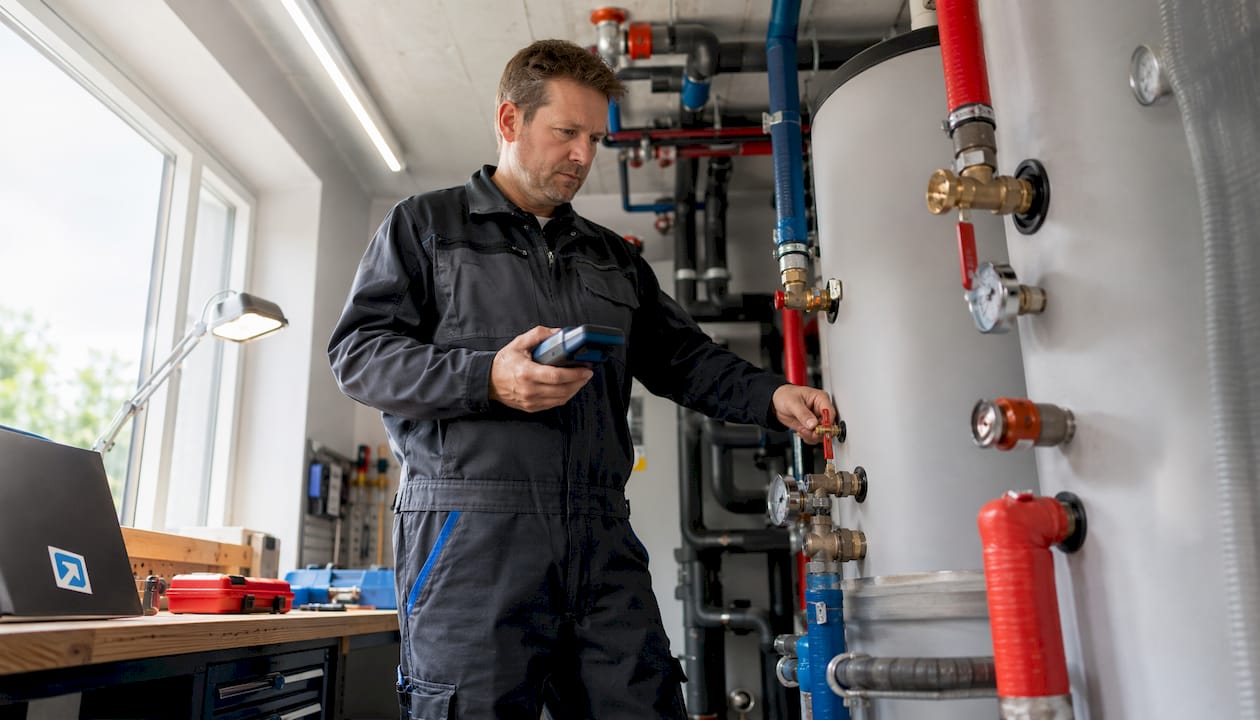

- Wartungsintervalle einplanen: Fernwärmespeicher benötigen regelmäßige Inspektion der Anschlüsse, Dichtungen und Wärmetauscher. Hersteller empfehlen typischerweise jährliche Sichtprüfungen und alle paar Jahre eine vollständige Inspektion durch einen Fachbetrieb.
- Lebensdauer realistisch einschätzen: Gut gewartete Speicher aus Stahl halten bei Fernwärmeanwendungen in der Regel 20 Jahre und mehr, sofern Druckklasse und Temperaturbelastung eingehalten werden.
Welche gesetzlichen Vorgaben gelten für Warmwasserspeicher bei Fernwärme in Deutschland?
Ein generelles Verbot für Warmwasserspeicher in Fernwärmeanlagen gibt es in Deutschland nicht. Die Rahmenbedingungen sind aber komplex genug, dass ein Kauf ohne Vorabklärung riskant ist.
Folgendes sollten Sie vor der Anschaffung klären:
- Fernwärmevertrag lesen: Viele Fernwärmeverträge schreiben die Art der Übergabestation und manchmal auch die Speichertechnik vor. Wer ohne Abstimmung einbaut, riskiert Vertragsverletzungen.
- Technische Anschlussbedingungen beachten: Versorger wie die BEW Berliner Energie und Wärme AG stellen für ihre Fernwärme-Erzeugungsanlagen spezifische Anforderungen an Übergabestationen und angeschlossene Komponenten.
- Normen und Standards einhalten: Der AGFW als Branchenverband der Wärmewirtschaft gibt technische Regelwerke heraus, die bei Planung und Einbau zu berücksichtigen sind.
- Fachberatung vor dem Kauf: Der ZVSHK empfiehlt ausdrücklich, sich vor einer Entscheidung für ein zentrales Wärmesystem vom Fachhandwerker beraten zu lassen.
- Fördermöglichkeiten prüfen: Über Programme wie die Bundesförderung für effiziente Gebäude (BEG) oder die Bundesförderung für effiziente Wärmenetze (BEW) können Investitionen in effiziente Speichertechnik bezuschusst werden. PLANEGY unterstützt bei der kommunalen Wärmeplanung und der Fördermittelakquise bis 1,2 Mio. Euro.
Praxisbeispiele und Expertentipps für den optimalen Einsatz
Wann lohnt sich ein Speicher wirklich?
Für Haushalte ab drei Personen oder mit erhöhtem Warmwasserverbrauch ist ein Fernwärmespeicher besonders sinnvoll. Wer morgens gleichzeitig duscht, Wäsche wäscht und die Heizung hochfährt, braucht einen Puffer. Ohne Speicher muss die Übergabestation diese Spitze allein stemmen, was zu Druckabfällen und Komforteinbußen führen kann.
Kombination FPS und FRIWASTA
Der Sailer FPS ist explizit für die Kombination mit der Frischwasserstation FRIWASTA konzipiert. Die Schichtladeeinrichtung des Speichers nimmt den Rücklauf der Frischwasserstation separat auf und führt ihn in die kälteste Zone des Speichers ein. So bleibt die Temperaturschichtung erhalten, die Rücklauftemperatur sinkt und der Versorger ist zufrieden.
Legionellenschutz praktisch umgesetzt
Frischwasserstationen lösen das Legionellenproblem konstruktiv: Da kein Trinkwasser dauerhaft warm gespeichert wird, entfällt die thermische Desinfektion nach DVGW W 551. Das spart Energie und Aufwand. Wer dennoch einen klassischen Speicher mit Trinkwasser betreibt, muss sicherstellen, dass die Temperatur im gesamten Speicher regelmäßig 60 °C überschreitet.
Fw-fernwärme-technik GmbH zu den Anforderungen an Fernwärmesysteme: Ingenieurtechnisch ausgelegte Rohrsysteme für Fernwärme müssen Temperaturen bis 400 °C und hohe Drücke dauerhaft standhalten. Was für das Netz gilt, gilt sinngemäß auch für die Hausanlage: Materialqualität und Auslegungsgenauigkeit entscheiden über Lebensdauer und Betriebssicherheit.
Hydraulische Auslegung und Speichergröße
Faustregel für Einfamilienhäuser: 50–80 Liter Speichervolumen pro Person, mindestens aber 300 Liter Gesamtvolumen. Wer eine Frischwasserstation einsetzt, kann etwas kleiner dimensionieren, weil das Durchflussprinzip keine großen Warmwasservorräte benötigt. Entscheidend ist, dass Speichergröße, Wärmeleistung der Übergabestation und der tatsächliche Verbrauch aufeinander abgestimmt sind.
Wie lassen sich Energieverluste bei Fernwärme-Warmwasserspeichern senken?
Wärmeverluste im Speicher sind unvermeidlich, aber beherrschbar. Ein schlecht gedämmter 500-Liter-Speicher kann täglich mehrere Kilowattstunden allein durch Abstrahlverluste verlieren. Das summiert sich über ein Jahr auf einen spürbaren Kostenfaktor.
Konkrete Maßnahmen zur Verlustminimierung:

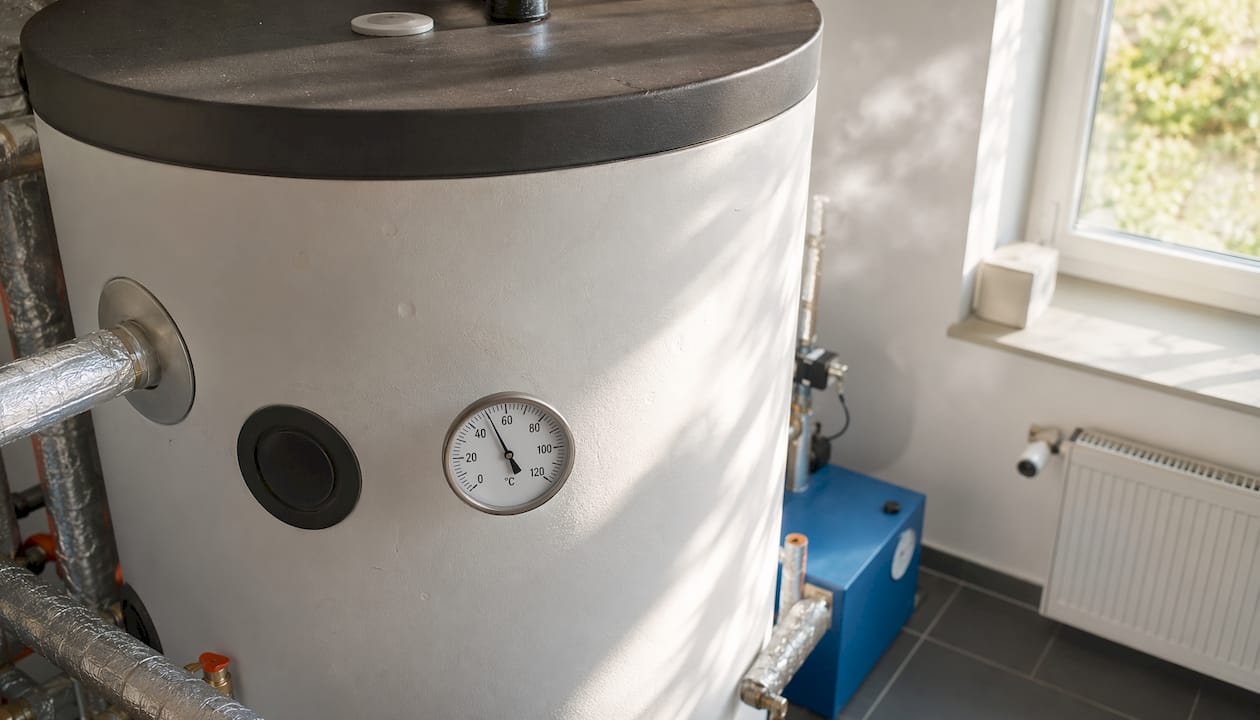

Dämmung: Moderne Speicher kommen mit werkseitiger Polyurethan-Hartschaumdämmung. Ältere Geräte lassen sich mit Dämmmänteln nachrüsten. Besonders an Rohranschlüssen entstehen Wärmebrücken, die oft unterschätzt werden.
Temperaturschichtung erhalten: Eine intakte Schichtung im Speicher bedeutet, dass oben heißes und unten kühles Wasser steht. Wird diese Schichtung durch Turbulenz beim Beladen zerstört, steigt die mittlere Speichertemperatur und damit der Wärmeverlust. Schichtladeeinrichtungen sind hier das entscheidende Bauteil.
Zirkulationsleitungen drosseln: Warmwasser-Zirkulationspumpen laufen in vielen Haushalten rund um die Uhr. Eine zeitgesteuerte oder bedarfsgesteuerte Zirkulation reduziert die Verluste erheblich, ohne den Komfort merklich zu beeinträchtigen. Bei Fernwärme-Friwa-Systemen lohnt sich die Prüfung der Zirkulationsregelung besonders, da Fehler in der Steuerung direkt die Rücklauftemperatur beeinflussen.
Aufstellort wählen: Ein Speicher im beheizten Keller gibt Wärme an den Raum ab, was im Winter nicht vollständig verloren ist. Im unbeheizten Keller oder in der Garage sind die Verluste deutlich höher.
Was kosten Fernwärme-Warmwasserspeicher und wann rechnen sie sich?
Die Anschaffungskosten für einen haushaltstauglichen Fernwärmespeicher liegen je nach Volumen und Ausstattung in einem breiten Bereich. Ein einfacher Pufferspeicher ohne Frischwasserstation ist günstiger, bietet aber weniger Hygienesicherheit. Die Kombination aus Speicher und Frischwasserstation kostet mehr in der Anschaffung, spart aber Folgekosten durch entfallende Legionellenprüfungen.
| Speichertyp | Typisches Einsatzszenario | Wirtschaftlicher Vorteil |
|---|---|---|
| Pufferspeicher (einfach) | Kleine Haushalte, geringer Warmwasserbedarf | Niedrige Anschaffungskosten |
| Pufferspeicher mit Frischwasserstation | Ab 3 Personen, hoher Komfortanspruch | Kein Legionellenrisiko, niedrige Rücklauftemperatur |
| Spezialspeicher (z. B. Sailer FPS) | Fernwärme-Hausanschluss mit Schichtung | Maximale Netzverträglichkeit, lange Lebensdauer |
Die Wirtschaftlichkeit hängt stark vom Fernwärmetarif und den vertraglichen Regelungen ab. Wer durch einen gut ausgelegten Speicher die Rücklauftemperatur dauerhaft senkt, kann bei leistungsabhängigen Tarifen bares Geld sparen. Förderprogramme wie die BEW oder KfW-Kredite können die Investition zusätzlich abfedern. PLANEGY berät bei der Fördermittelakquise und der technischen Auslegung, damit Sie nicht nur den richtigen Speicher wählen, sondern auch die verfügbaren Zuschüsse vollständig ausschöpfen.
Wichtige Erkenntnisse
Ein Fernwärme-Warmwasserspeicher funktioniert nur dann effizient, wenn Druckklasse, Schichtladeeinrichtung und hydraulische Einbindung exakt auf die Vorgaben des Versorgers abgestimmt sind.
| Thema | Details |
|---|---|
| Rücklauftemperatur | Schichtladeeinrichtungen sind Pflicht, um die Vorgaben des Versorgers einzuhalten. |
| Sailer FPS Technik | Betriebsdruck bis 3 bar, Betriebstemperatur bis 110 °C, sieben Muffenanschlüsse. |
| Hygiene | Frischwasserstationen im Durchflussprinzip eliminieren das Legionellenrisiko konstruktiv. |
| Regulierung | Fernwärmeverträge schreiben oft die Speicherart vor; Abstimmung mit dem Versorger ist zwingend. |
| Wirtschaftlichkeit | Förderprogramme wie BEW und KfW können die Investition erheblich reduzieren. |
