Effizienzsteigerung bei Dampferzeugern: Diese Hebel wirken
Die wirksamsten Hebel für die Dampferzeuger Effizienz sind Abgas-Wärmerückgewinnung über einen Economiser, konsequente Kondensatrückgewinnung und ein durchdachtes Teillastmanagement im laufenden Betrieb. Elektrische Dampferzeuger ergänzen dieses Bild als emissionsarme Alternative, wenn Grünstrom verfügbar ist. Wichtig dabei: Der auf dem Typenschild angegebene Wirkungsgrad sagt wenig über den tatsächlichen Jahresnutzungsgrad einer Anlage aus.
Kurz gesagt:
- Der tatsächliche Jahresnutzungsgrad einer Dampfanlage ist deutlich wichtiger als der auf dem Typenschild angegebene Wirkungsgrad, da er Teillast- und Stillstandsverluste berücksichtigt.
- Eine saubere Economiser-Implementierung kann den Wirkungsgrad um bis zu sieben Prozentpunkte erhöhen und bei hohen Abgasverlusten in der Anlage zweistellige Prozentzahlen einsparen.
- Elektrische Dampferzeuger sind vor allem bei flexiblen Lasten und verfügbarer Grünstromförderung wirtschaftlich, verlieren aber bei hoher Dauerlast und ungünstigen Strompreisen an Attraktivität.
- Die größten Energieeinsparungen lassen sich durch Optimierung der Wasseraufbereitung, Kondensatnutzung, Isolierung und dezentrale Erzeugung erzielen, wobei Kondensatrückführung doppelte Brennstoffersparnis bringt.
- Effizienzevaluationen sollten sich am realen Nutzungsgrad orientieren, der durch Betriebsstunden, Abgastemperatur und Lastprofil bestimmt wird, statt nur auf Laborwerte beim Nennlast zu setzen.
Inhaltsverzeichnis
- Feuerungstechnische Maßnahmen: Economiser, Brennwertnutzung, Luftvorwärmung
- Elektrische Dampferzeuger: Emissionsarme Alternative mit klaren Grenzen
- Systemmaßnahmen mit Wirkung: Wasser, Kondensat, Isolierung
- Kesselwirkungsgrad oder Nutzungsgrad: Was zählt wirklich?
- Praktische Checkliste: Von der Sofortmaßnahme zum Investitionsprojekt
- Wie ein Energieberater den Handlungsbedarf einschätzt
- Strategie statt Insellösung: Die Perspektive
- Wie PLANEGY Sie bei der Effizienzsteigerung unterstützt
- Quellen
- FAQ
Feuerungstechnische Maßnahmen: Economiser, Brennwertnutzung, Luftvorwärmung
Ein Economiser entzieht dem Abgas Restwärme und nutzt sie zur Vorwärmung des Speisewassers, bevor es in den Kessel eintritt. Das senkt die Abgastemperatur am Kaminaustritt und steigert direkt den feuerungstechnischen Wirkungsgrad. Der Effekt ist keine Kleinigkeit: Ein sauber ausgelegter Economiser bringt typischerweise 5 bis 7 Prozentpunkte zusätzlichen Wirkungsgrad.
Ein Beispiel zur Einordnung: Bei einer Anlage mit 20 Prozent Wirkungsgradverlust durch heißes Abgas kann allein diese eine Maßnahme einen zweistelligen Prozentbereich der Verluste zurückholen.
Wer noch einen Schritt weitergeht, setzt auf einen Brennwert-Economiser. Der kondensiert den im Abgas enthaltenen Wasserdampf und gewinnt zusätzlich Verdampfungswärme zurück. Das funktioniert aber nur, wenn eine passende Niedertemperatur-Senke im Betrieb existiert, etwa eine Vorwärmstufe für Prozesswasser oder eine Fußbodenheizung im Werksgebäude. Ohne diesen Abnehmer bleibt die zusätzliche Wärme ungenutzt, und die Investition rechnet sich nicht.
Luftvorwärmung lohnt sich vor allem bei Anlagen mit hoher Volllast und langen Betriebsstunden. Hersteller- und Praxisdaten aus der Bosch-Kesselplanung nennen für solche Kombinationen Amortisationszeiten von rund 1,5 bis 2 Jahren, sofern die Anlage entsprechend ausgelastet ist. Entscheidend für die Wirtschaftlichkeit sind drei Faktoren:
- Jährliche Betriebsstunden bei hoher Last
- Temperaturniveau des verfügbaren Abgases
- Vorhandene Regelungstechnik zur Steuerung der Wärmerückgewinnung
Bei geringer Auslastung oder stark schwankendem Bedarf verschiebt sich die Wirtschaftlichkeit schnell zugunsten anderer Maßnahmen.
Elektrische Dampferzeuger: Emissionsarme Alternative mit klaren Grenzen
Elektrische Dampferzeuger haben einen bauartbedingten Vorteil: Sie kennen praktisch keine Stillstandsverluste, weil kein Feuerraum aufgeheizt und wieder abgekühlt werden muss. Die Reaktionszeit ist kurz, die Effizienz bleibt auch im Teillastbetrieb hoch. Genau das macht sie interessant für Betriebe mit flexiblen Produktionslinien oder wechselndem Dampfbedarf.
Die Rechnung geht aber nur unter bestimmten Bedingungen auf:
- Verfügbarkeit und Preis von Grünstrom am Standort
- Ausreichende Netzkapazität für den zusätzlichen Leistungsbedarf
- Förderfähigkeit über Programme zur Elektrifizierung industrieller Prozesse
- Vergleich der Gesamtbetriebskosten (Total Cost of Ownership) gegenüber fossilen Anlagen
Für saubere Prozessdampfanforderungen, etwa in der Lebensmittel- oder Pharmaproduktion, und für kleine bis mittlere Lasten sind elektrische Systeme oft die pragmatischere Wahl als eine komplette Neuauslegung fossiler Technik. Bei hohem Dauerlastbedarf und ungünstigem Strompreis kippt die Wirtschaftlichkeit dagegen häufig wieder zugunsten optimierter Gasanlagen mit Wärmerückgewinnung. Eine pauschale Antwort gibt es hier nicht, nur eine saubere Einzelfallrechnung.

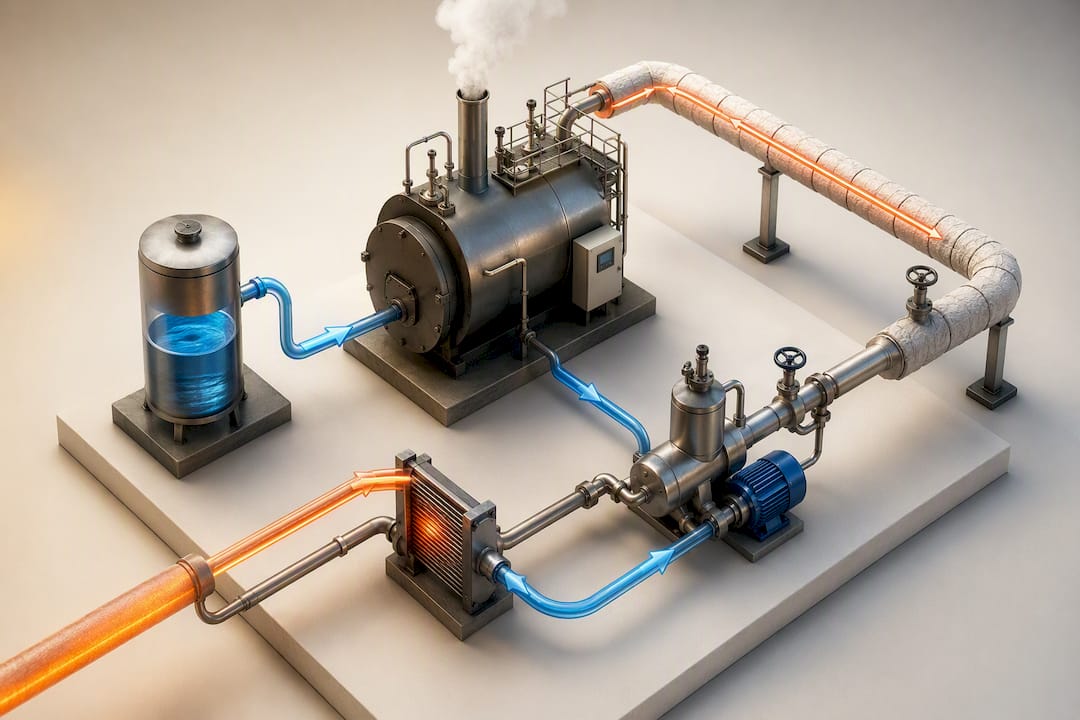

Systemmaßnahmen mit Wirkung: Wasser, Kondensat, Isolierung
Vier Bereiche liefern in der Praxis oft die größten Einsparungen, ohne dass die Kesselanlage selbst ausgetauscht werden muss.
- Wasseraufbereitung. Enthärtung, Umkehrosmose und Entgasung verhindern Ablagerungen auf den Heizflächen. Kalkschichten wirken wie eine Dämmschicht zwischen Feuer und Wasser und senken den Wirkungsgrad deutlich, selbst bei nur wenigen Millimetern Belag.
- Kondensatrückgewinnung. Heißes Kondensat, das zur Vorwärmung des Speisewassers zurückgeführt wird, spart Brennstoff doppelt: einmal durch die Wärme selbst, einmal durch den Wegfall von Frischwasseraufbereitung.
- Isolierung und Oberflächenverluste. Schadhafte Dämmung an Rohrleitungen, Armaturen und Kesselkörper ist eine der günstigsten Stellen zur Fehlersuche, oft mit kurzer Amortisationszeit.
- Dezentrale Dampferzeugung. Kürzere Leitungswege senken Verteilverluste, verlangen aber eine Abwägung gegen die Skaleneffekte einer zentralen Großanlage.
Profi-Tipp: Prüfen Sie zuerst die Kondensatbilanz, bevor Sie in neue Erzeugertechnik investieren. Ein Betrieb, der nur 60 Prozent seines Kondensats zurückgewinnt, verschenkt oft mehr Energie als ein ineffizienter Brenner verursacht.
Wer diese vier Felder als System betrachtet statt als Einzelmaßnahmen, findet meist die günstigsten Einsparungen zuerst. Das deckt sich mit den Praxistipps zur energieeffizienten Dampfversorgung, die genau diese Reihenfolge empfehlen. Ergänzend lohnt ein Blick auf die Nutzung industrieller Abwärme, die sich oft direkt mit der Kondensatrückführung koppeln lässt.
Kesselwirkungsgrad oder Nutzungsgrad: Was zählt wirklich?
Der Kesselwirkungsgrad beschreibt die Effizienz bei Nennlast, also unter Idealbedingungen im Prüfstand oder Datenblatt. Der Nutzungsgrad dagegen bildet die tatsächliche Jahresleistung ab, inklusive Teillastbetrieb, Anfahrverlusten und Stillstandszeiten. Für Investitionsentscheidungen ist der Nutzungsgrad die aussagekräftigere Zahl, weil er reale Betriebsverhältnisse einbezieht statt Laborbedingungen.
Herstellerangaben beziehen sich fast immer auf den Nennlastfall. Eine Anlage mit 92 Prozent Kesselwirkungsgrad auf dem Papier kann im Jahresmittel deutlich niedriger liegen, wenn sie überwiegend im Teillastbereich läuft oder häufig taktet.
Relevante Messpunkte für eine belastbare Bewertung sind:
- Abgastemperatur am Kesselaustritt
- Speisewassertemperatur vor und nach dem Economiser
- Brennstoffverbrauch je erzeugter Dampfmenge
- Jährliche Betriebsstunden nach Lastprofil
- Häufigkeit und Menge der Abschlämmung
Planungsleitfäden wie das Viessmann Planungshandbuch Dampfkessel sowie Normen wie EN 12953 bieten dafür strukturierte Rechenansätze. Wer eine Wirtschaftlichkeitsrechnung ausschließlich auf dem Nennwirkungsgrad aufbaut, rechnet sich in vielen Fällen zu optimistisch.
Praktische Checkliste: Von der Sofortmaßnahme zum Investitionsprojekt
Nicht jede Maßnahme passt in jedes Budget oder jeden Zeithorizont. Eine grobe Priorisierung hilft bei der Planung:
- Sofort umsetzbar: Isolierung an Rohrleitungen und Armaturen prüfen, Betriebsdruck während Stillstandszeiten absenken, Abschlämmintervalle optimieren.
- Mittelfristig (Monate bis ein Jahr): Economiser nachrüsten, Kondensatnetz sanieren oder erweitern, Wasseraufbereitung modernisieren.
- Langfristig (strategisches Projekt): Elektrifizierung einzelner Lastbereiche prüfen, Systemintegration mit vorhandener Abwärmenutzung, Fördermittelberatung parallel einplanen.
Die erste Gruppe kostet fast nichts und amortisiert sich oft binnen Wochen. Die dritte Gruppe verlangt echte Planungsarbeit, liefert dafür aber die größeren strukturellen Einsparungen.
Wie ein Energieberater den Handlungsbedarf einschätzt
Ein Effizienzaudit beginnt nicht beim Kessel selbst, sondern beim Lastprofil des gesamten Betriebs. Es wird geprüft, wie stark die Dampfnachfrage über den Tag und das Jahr schwankt, welcher reale Nutzungsgrad sich daraus ergibt und welche Fördertöpfe für die identifizierten Maßnahmen infrage kommen.
Die größten Einsparpotenziale liegen selten in der teuersten Einzelmaßnahme, sondern in der Kombination aus Lastprofilanalyse, Wasseraufbereitung und Kondensatrückführung. Wer diese drei Bereiche zusammen betrachtet, erkennt Einsparchancen, die eine isolierte Kesselbewertung übersieht.
Je nach Ausgangslage bewegen sich CO₂- und Kostenreduktionen in unterschiedlich breiten Bandbreiten, abhängig von Anlagenalter, Lastprofil und verfügbaren Fördermitteln. Genehmigungsfragen, etwa nach der 4. BImSchV, spielen bei größeren Umbauten fast immer mit hinein und sollten früh mitgeplant werden.
Strategie statt Insellösung: Die Perspektive
Kurzfristige Optimierung und strategische Transformation schließen sich nicht aus, sie folgen nur unterschiedlichen Zeithorizonten. Wer nur Einzelmaßnahmen abarbeitet, verschenkt das größere Potenzial der Elektrifizierung und Systemintegration. Sinnvoll ist, Effizienzmessung von Anfang an mit ESG-Zielen zu verknüpfen, statt beides getrennt zu verwalten. Ganzheitliche Planung schlägt Insellösungen, fast immer.
— Alexios Donas
Wie PLANEGY Sie bei der Effizienzsteigerung unterstützt
Andere Wege zu mehr Dampferzeuger-Effizienz gibt es natürlich auch, vom Anlagenhersteller mit Wartungsvertrag bis zum internen Energieteam, das sich nebenbei um die Auswertung kümmert. Es wird eine technologieoffene Alternative angeboten: eine Analyse, die nicht beim Kesselwirkungsgrad stehen bleibt, sondern Lastprofil, Nutzungsgrad und Förderpotenzial in einem Zug bewertet, statt drei separate Dienstleister zu brauchen.
Konkret heißt das: Audit der bestehenden Anlage, Berechnung des realen Nutzungsgrads, Prüfung passender Fördermittel und Begleitung bei der Umsetzung samt notwendiger Genehmigungen. Details zu diesen Leistungen finden sich im Fachwissen-Bereich, spezifisch für Industriebetriebe auch auf der Seite für Energieberatung in der Industrie. Wer wissen will, wo die größten Einsparhebel in der eigenen Anlage liegen, kann dort ein erstes Gespräch anfragen.
Quellen
- Feuerungsseitige Effizienzsteigerung - Bosch Dampfkesselplanung Industrial Heat
- Wärmeversorgung mit Dampf — Steigerung der Energieeffizienz bei der Versorgung mit Dampf (TÜV‑Medien/Leitfaden)
- 7 Tipps für eine energieeffiziente Dampfversorgung - Jumag Dampferzeuger
- Planungshandbuch Dampfkessel (Viessmann)
FAQ
Wie hoch ist der Wirkungsgrad einer Dampfmaschine?
Klassische Dampfmaschinen erreichen thermische Wirkungsgrade von meist deutlich unter 20 Prozent, weil ein großer Teil der Energie über Abwärme verloren geht. Moderne Dampferzeuger für industrielle Prozesswärme arbeiten dagegen mit feuerungstechnischen Wirkungsgraden, die durch den Einsatz von Economiser und Brennwertnutzung deutlich steigen können.
Wie hoch ist der Wirkungsgrad einer Dampfturbine?
Dampfturbinen zur Stromerzeugung weisen je nach Bauart und Prozessführung sehr unterschiedliche isentrope Wirkungsgrade auf, die in Kombikraftwerken mit nachgeschalteter Wärmenutzung oft deutlich höher liegen. Das ist ein anderer Kennwert als der Kesselwirkungsgrad, weil er die Umwandlung von Dampfenergie in mechanische Arbeit beschreibt, nicht die Brennstoffnutzung im Kessel.
Was ist der Kesselwirkungsgrad?
Der Kesselwirkungsgrad beschreibt das Verhältnis von nutzbarer Wärmeleistung zu eingesetzter Brennstoffenergie, gemessen bei Nennlast. Er unterscheidet sich vom Nutzungsgrad, der Teillast- und Stillstandsverluste über das ganze Jahr berücksichtigt und damit realistischere Werte für Wirtschaftlichkeitsrechnungen liefert.
Wie hoch ist der Leitwert von Kesselwasser?
Der zulässige Leitwert im Kesselwasser richtet sich nach Betriebsdruck und Kesseltyp und wird in den jeweiligen Wasseraufbereitungsvorgaben des Herstellers oder in Regelwerken wie EN 12953 festgelegt. Zu hohe Leitwerte begünstigen Ablagerungen und Schaumbildung, was den Wirkungsgrad spürbar senkt und häufigere Abschlämmung erfordert.
