1,2 Mio. €: Nahwärme Trassenplanung, HOAI und BEW für Planer, Kommunen

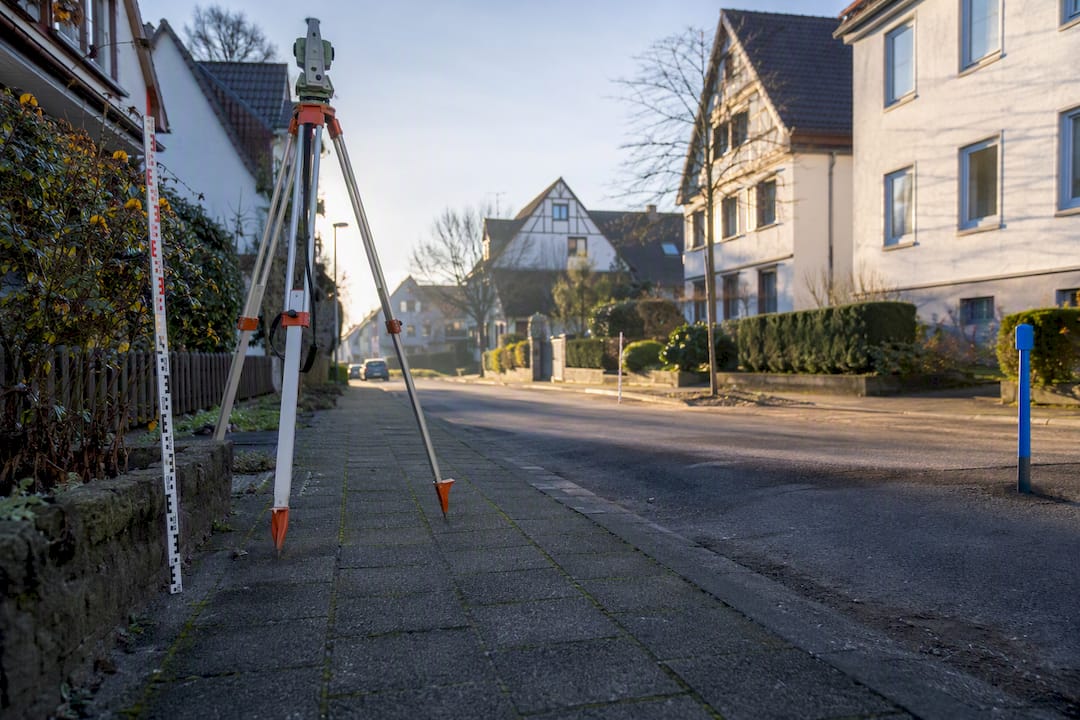

Vermessung einer geplanten Nahwärmetrasse

Starten Sie mit einer Vorstudie nach HOAI LPH1‑2 und einer kompakten Grobtrassierung. Anschlussdichte und möglichst direkte Leitungsführung entscheiden über Wirtschaftlichkeit und Förderfähigkeit mehr als jede technische Feinheit später im Projekt. Wer hier spart, zahlt in der Detailplanung doppelt. Und wer die Wärmebedarfsdichte nicht früh belastbar ermittelt, riskiert einen Förderantrag, der an der eigenen Datengrundlage scheitert.

Kurz gesagt:

  • Eine frühzeitige und umfassende Vorstudie sichert eine realistische Wärmebedarfsanalyse und verhindert teure Nachbesserungen in der Detailplanung.
  • Die Grobtrassierung sollte Abschnitt für Abschnitt erfolgen und vorhandene Infrastruktur, Eigentumsverhältnisse sowie topografische Engstellen frühzeitig prüfen.
  • Bei der technischen Auslegung beeinflussen Rohrmaterial, Dämmung und hydraulische Planung die Netzlaufzeit sowie die Betriebskosten erheblich.
  • Das richtige Stakeholder-Management und die frühzeitige Einbindung von Ankerkunden sichern die Wirtschaftlichkeit und vermeiden Verzögerungen im Bau.
  • Wer bereits in der Vorstudie investiert, baut im Vergleich schneller, günstiger und weniger fehleranfällig, als wenn er zu früh in die Detailplanung einsteigt.

Inhaltsverzeichnis

Welche HOAI‑Phasen durchläuft die Trassenplanung Nahwärme?

Die Trassenplanung folgt in Deutschland einem festen Ablauf, der sich an den HOAI‑Leistungsphasen orientiert, wie sie der Leitfaden Nahwärme des Fraunhofer UMSICHT beschreibt. Das ist kein bürokratisches Ritual, sondern die Struktur, an der sich auch Fördermittelgeber orientieren.

In der Vorstudie (LPH1‑2) entstehen die Grobtrasse, ein erster Variantenvergleich und eine grobe Wärmebedarfsanalyse. Die Konzeptphase (LPH3) verdichtet das zu einer bevorzugten Variante mit hydraulischen Vornachweisen. Erst in der Detailplanung (LPH5) folgen belastbare Rohrdimensionierung, Statiknachweise und die Ausschreibungsunterlagen. Bau und Inbetriebnahme (LPH6‑9) schließen mit Abnahmeprotokollen und Einregulierung ab.

Die Reihenfolge hat einen praktischen Haken: Wer ein Modul‑2‑Förderprojekt über die Bundesförderung für effiziente Wärmenetze plant, muss den Antrag vor Baubeginn einreichen. Das klingt banal, wird aber regelmäßig zum Zeitproblem, wenn die Detailplanung schneller läuft als der Förderbescheid.

Pro Phase sollten Sie diese Nachweise bereithalten:

  • Vorstudie: Grobtrasse mit Kartendarstellung, erste Wärmebedarfsdichte, Variantenvergleich mit Kostenschätzung
  • Konzept: Hydraulische Vorauslegung, bevorzugte Trassenvariante, Ankerkunden‑Bestätigungen
  • Detailplanung: Rohrstatik, Ausschreibungsunterlagen, finale Netzkarte mit Höhenprofil
  • Bau/Inbetriebnahme: Prüfprotokolle, Einregulierungsnachweis, Bestandsdokumentation

Wie gelingt die Grobtrassierung ohne teure Umplanung?

Die Grobtrassierung entscheidet, ob später Bagger an der falschen Stelle stehen. Wer Topografie, vorhandene Infrastruktur und Eigentumsverhältnisse zu spät einbezieht, produziert unnötige Leitungslängen und höhere Wärmeverluste, wie der Leitfaden Nahwärme betont.

Gehen Sie abschnittsweise vor:

  1. Höhenprofile abschnittweise auswerten und Engstellen (Brücken, Bahnübergänge, enge Straßenquerschnitte) markieren
  2. Kataster‑ und GIS‑Daten der Kommune abfragen, um Eigentumsgrenzen und Leitungsrechte früh zu klären
  3. Bestehende Infrastrukturbetreiber (Gas, Wasser, Telekommunikation) kontaktieren, bevor die Trasse fixiert wird
  4. Kreuzungspunkte mit fremden Leitungen dokumentieren und Genehmigungsbedarf abschätzen
  5. Bei Engstellen Alternativen prüfen: oberirdische Führung, Horizontalbohrung oder eine kleine Trassenverschiebung

Horizontalbohrungen kosten mehr pro Meter, sparen aber oft Wochen an Genehmigungszeit, wenn eine offene Bauweise durch eine Hauptstraße führen müsste. Das ist eine Abwägung, die sich selten pauschal beantworten lässt, sondern je Abschnitt neu gestellt werden muss.

Profi-Tipp: Legen Sie die Grobtrasse nie allein auf Basis von Satellitenbildern fest. Ein Ortstermin mit dem Bauhof deckt Leitungslagen auf, die in keinem Kataster verzeichnet sind, etwa provisorische Reparaturleitungen aus den 1980er Jahren.

Rohrsystem, Dämmung und Hydraulik: Was bei der technischen Auslegung zählt

Die Wahl des Rohrsystems hängt von drei Faktoren ab: erwartete Lebensdauer, Montageaufwand und Mindestbiegeradius. Kunststoffmantelrohre (KMR) sind der Standard in der Nahwärme, weil sie sich flexibel verlegen lassen. Das bringt aber einen praktischen Zwang mit sich: Mindestbiegeradien und thermisch bedingte Längenänderungen müssen schon in der Entwurfsplanung berücksichtigt werden, sonst drohen Nachträge auf der Baustelle.

Das Temperaturniveau des Netzes bestimmt die Dämmstärke direkt. Ein klassisches warmes Nahwärmenetz mit Vorlauftemperaturen um 70 bis 90 Grad braucht deutlich mehr Dämmung als ein kaltes Netz. Kalte Nahwärmenetze, auch Anergienetze genannt, arbeiten bei etwa 8 bis 20 Grad und verschieben die Wärmeanhebung auf dezentrale Wärmepumpen bei den Abnehmern. Das senkt die Dämmkosten spürbar, verlangt aber eine sorgfältige hydraulische Abstimmung zwischen Quelle und den einzelnen Wärmepumpen, wie eine Analyse der FH Münster zeigt.

Für die hydraulische Dimensionierung reichen Jahresmittelwerte nicht aus. Volumenstrom, Druckverlust und Pumpenleistung müssen für den Spitzenlastfall stimmen, nicht für den Durchschnitt. Der Leitfaden Nahwärme empfiehlt stundengenaue Simulationen anstelle einer reinen Jahresdauerlinie, weil kurzfristige Lastspitzen sonst unterschätzt werden.

Vor der Ausschreibung gehören diese Punkte auf die Checkliste:

  • Rohrstatik nach den geltenden Auslegungsnormen für das gewählte Material
  • Dehnungspolster an allen Richtungsänderungen und Festpunkten
  • Baustellentoleranzen für Biegeradien, besonders bei engen Kurven
  • Abstimmung der Verlegetiefe mit Frostgrenze und Kreuzungsbauwerken

Nach VDI-orientierten Praxiskennwerten liegen die Investitionskosten grob zwischen 1.000 und 2.000 € pro Kilowatt installierter Leistung, mit Betriebskosten von etwa 30 bis 50 € pro Kilowatt und Jahr. Solche Werte taugen zur Plausibilisierung, nicht als Ersatz für eine projektspezifische Kalkulation.

Wirtschaftlichkeit und Förderpraxis: Welche Kennzahlen wirklich zählen

Wärmebedarfsdichte ist der Hebel, an dem die gesamte Wirtschaftlichkeit hängt. In Gebieten mit geringer Dichte kann ein kaltes Nahwärmenetz die effizientere Alternative sein, weil es geringere Dämmkosten und mehr Flexibilität bei der Wärmequelle bietet. Ein warmes Netz mit hohen Netzverlusten rechnet sich in dünn besiedelten Gebieten dagegen selten.

Für die Investitionsplanung helfen die bereits genannten VDI‑orientierten Kennwerte, um eigene Angebote grob zu plausibilisieren. Wichtiger als der Einzelwert ist aber das Verhältnis von Trassenlänge zu Anschlussleistung: Je mehr Meter Leitung pro angeschlossenem Kilowatt verlegt werden müssen, desto schneller kippt die Wirtschaftlichkeit.

Bei der BEW‑Förderung lohnt ein genauer Blick auf die Modulstruktur:

  • Modul 1 fördert die Machbarkeitsstudie und Transformationspläne, meist mit geringerem Aufwand bei der Antragstellung
  • Modul 2 fördert die konkrete Umsetzung, verlangt aber einen Antrag vor Vorhabenbeginn
  • Typischer Fehler: Der Bauauftrag wird vergeben, bevor der Modul‑2‑Bescheid vorliegt, was die Förderfähigkeit gefährdet
  • Zweiter häufiger Fehler: Die Wärmebedarfsdichte im Antrag basiert auf grober Schätzung statt auf erhobenen Verbrauchsdaten

Die Kosten der Nahwärmeplanung hängen stark davon ab, wie früh belastbare Anschlusszahlen vorliegen. Ein Förderantrag mit weicher Datenbasis wird von Prüfern zu Recht kritisch gelesen.

Wie erheben Sie Anschlussbereitschaft und gewinnen Ankerkunden?

Stakeholder‑Arbeit ist kein Anhängsel der Trassenplanung, sondern integraler Bestandteil, wie der Leitfaden Nahwärme betont. Frühzeitige Kommunikation verhindert Verzögerungen, die sonst erst in der Bauphase durch Eigentümer‑ oder Behördenkonflikte auftauchen.

So bauen Sie den Prozess auf:

  1. Fragebogen an potenzielle Anschlussnehmer verschicken: aktueller Verbrauch, Heizungsalter, geplante Sanierungen, grundsätzliche Anschlussbereitschaft
  2. Größere Verbraucher wie Schulen, Rathäuser oder Gewerbebetriebe gezielt als Ankerkunden ansprechen und frühzeitig Absichtserklärungen einholen
  3. Eine kommunale Projektgruppe einrichten, die Grundstückseigentümer, Bauhof und Gemeinderat zusammenbringt
  4. Eine öffentliche Informationsveranstaltung terminieren, bevor die Ausschreibung läuft, nicht danach
  5. Absichtserklärungen zeitlich so einplanen, dass sie vor dem Förderantrag vorliegen, weil Prüfer belastbare Anschlusszahlen verlangen

Ein Ankerkunde mit hoher, stabiler Grundlast verändert die gesamte Wirtschaftlichkeitsrechnung. Ein einzelnes großes Gebäude mit ganzjährigem Wärmebedarf kann die Anschlussdichte eines ganzen Quartiers retten.

Praxisblick von PLANEGY: Vermeidbare Fehler und Erfolgsfaktoren

Die häufigsten Fehler in Trassenprojekten liegen selten in der Technik, sondern in der Datengrundlage. Projekte scheitern, weil die Wärmebedarfsdichte auf Schätzungen basiert statt auf erhobenen Verbrauchsdaten, oder weil nur eine Trassenvariante geprüft wurde, statt mehrere gegenzurechnen.

PLANEGY begleitet kommunale Wärmeplanung genau an diesem Punkt: mit systematischer Datenerhebung vor der Variantenwahl und einer technologieoffenen Bewertung, die nicht vorschnell auf eine Lösung fixiert.

Bewährt haben sich diese operativen Schritte:

  • CAD‑integrierte Netzmodelle, die geometrische Konflikte schon in der Grobplanung aufdecken, statt sie erst auf der Baustelle zu entdecken
  • Simulationsbasierte Variantenbewertung statt einer einzigen Vorzugslösung
  • Frühe Abstimmung mit Fördermittelgebern parallel zur technischen Planung, nicht danach

PLANEGY bringt über 20 Jahre Erfahrung im Energiesektor in solche Projekte ein, mit Fördererfolgen bis zu 1,2 Millionen Euro pro Vorhaben. Das Projekt Grafenwiesen zeigt, wie kommunale Wärmeplanung von der ersten Datenerhebung bis zum Betrieb praktisch aussehen kann.

Kerncheckliste: So starten Sie Ihr Nahwärmeprojekt richtig

Prüfen Sie: Datengrundlage, Grobtrasse, Variantenvergleich, Förderantrag, Stakeholder. Beauftragen Sie eine Vorstudie und klären Sie das BEW‑Modul‑Timing parallel. Für Kommunen bietet die Wärmeplanung nach WPG einen konkreten Einstiegspunkt.

Naturschutz und Umweltprüfung entlang der Trasse

Eine Nahwärmetrasse kreuzt selten nur Straßen und Grundstücke. Sie berührt oft auch Grünflächen, Baumbestände oder in seltenen Fällen geschützte Biotope, besonders wenn die Trasse durch ältere Siedlungsränder oder ehemalige Gärten führt.

Vor der Detailplanung lohnt eine frühe Abstimmung mit der zuständigen Naturschutzbehörde. Wo Bäume mit Wurzelwerk im Trassenbereich stehen, kann eine Verschiebung um wenige Meter teure Ausgleichsmaßnahmen sparen. Bei Eingriffen in Schutzgebiete oder bei Rodungen greifen oft saisonale Bauzeitenfenster, etwa außerhalb der Vogelbrutzeit, die den Bauzeitplan direkt beeinflussen.

Bodenversiegelung ist ein weiterer Punkt, der in vielen Trassenprojekten unterschätzt wird. Offene Bauweise verändert den Boden entlang der gesamten Trasse, während grabenlose Verfahren wie Horizontalbohrungen die Oberfläche weitgehend unberührt lassen. Das macht solche Verfahren an ökologisch sensiblen Abschnitten oft die bessere Wahl, auch wenn sie pro Meter teurer sind.

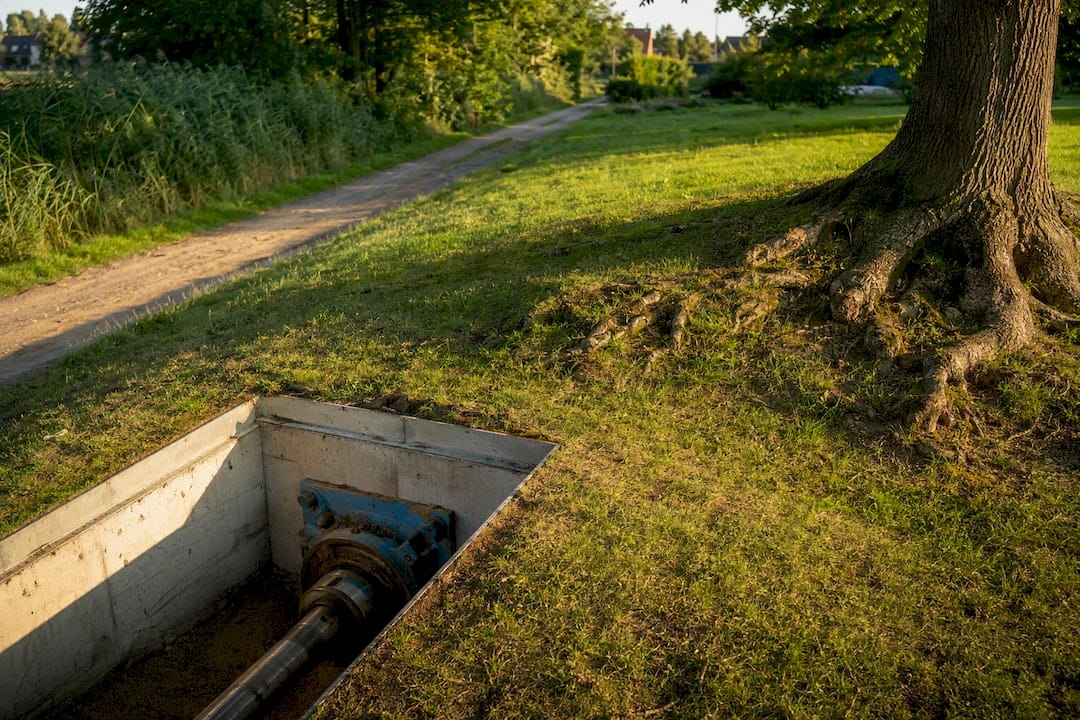

Horizontalbohrung unter einer empfindlichen Grünfläche

Eine frühzeitige Umweltprüfung gehört deshalb in die Vorstudie, nicht erst in die Genehmigungsphase. Wer erst bei der Ausschreibung merkt, dass eine artenschutzrechtliche Prüfung fehlt, verliert Wochen, die im Zeitplan meist nicht vorgesehen sind. Kommunale Planer sollten die Naturschutzbehörde als Partner behandeln, nicht als letzte Hürde vor dem Baustart.

Sicherheit auf der Baustelle: Worauf Sie während der Bauphase achten müssen

Tiefbauarbeiten für Nahwärmetrassen bergen typische Risiken: offene Gräben in bewohnten Straßen, Kreuzungen mit stromführenden Leitungen und der Umgang mit heißem Medium bei der Inbetriebnahme. Jedes dieser Risiken verlangt eine eigene Schutzmaßnahme, keine pauschale Baustellenordnung reicht aus.

Vor Baubeginn müssen alle Fremdleitungen im Trassenbereich freigemessen und markiert sein. Das gilt besonders für Strom‑ und Gasleitungen, bei denen ein Fehler nicht nur den Bauzeitplan, sondern auch Menschen gefährdet. Gräben in Wohngebieten brauchen Absicherung gegen Fußgänger und Anwohnerverkehr, oft mit provisorischen Gehwegbrücken über offene Abschnitte.

Bei der Inbetriebnahme steigt das Risiko noch einmal an. Heißes Medium unter Druck verlangt geschultes Personal und klar dokumentierte Einregulierungsschritte. Wer hier improvisiert, riskiert nicht nur Verbrühungen, sondern auch Schäden am frisch verlegten Rohrsystem durch unkontrollierte Druckstöße.

Für die Bauüberwachung empfiehlt sich ein festes Protokoll: tägliche Kontrolle der Grabensicherung, dokumentierte Freimessung vor jedem neuen Abschnitt, und eine klare Zuständigkeit für den Notfall, falls eine Fremdleitung doch beschädigt wird. Diese Routine kostet Zeit, aber deutlich weniger als ein Bauunfall oder eine beschädigte Stromleitung mitten im Wohngebiet.

Was zeigen reale Trassenprojekte über typische Stolpersteine?

Trassenprojekte scheitern selten an der reinen Technik. Sie scheitern an unterschätzten Details, die erst in der Bauphase sichtbar werden. Ein häufiges Muster: Die Grobtrasse wurde am Schreibtisch festgelegt, ohne Ortstermin, und erst beim Aushub taucht eine alte, nicht dokumentierte Leitung auf.

Ein zweites wiederkehrendes Muster betrifft die Anschlussdichte. Projekte, die mit optimistischen Anschlusszahlen kalkuliert wurden, geraten in Schwierigkeiten, wenn nur die Hälfte der angefragten Eigentümer tatsächlich unterschreibt. Das drückt die Wärmebedarfsdichte unter den wirtschaftlichen Schwellenwert und zwingt zur Nachverhandlung mit dem Fördermittelgeber.

Positiv fällt in gelungenen Projekten meist auf: Die Kommune hat früh einen Ankerkunden mit stabiler Grundlast eingebunden, etwa eine Schule oder ein kommunales Gebäude, und die Trassenführung wurde in mehreren Varianten durchgerechnet, bevor eine Entscheidung fiel. Das kostet in der Vorstudie mehr Zeit, zahlt sich aber in der Bauphase aus, weil Nachträge seltener werden.

Auch die Reihenfolge der Beteiligten macht einen Unterschied. Projekte, die die Netzbetreiber benachbarter Infrastruktur erst nach der Grobtrassierung informieren, erleben häufiger Verzögerungen als Projekte, die diesen Kontakt parallel zur ersten Kartierung aufnehmen. Der Unterschied liegt oft nicht in der Planungsqualität, sondern im Timing der Kommunikation.

Wie fügt sich die neue Trasse in gewachsene Siedlungsstrukturen ein?

Die technisch einfachste Trasse ist selten die, die durch eine gewachsene Siedlung passt. Enge Altbaustraßen, historische Vorgärten und dicht bebaute Ortskerne setzen der geraden Linie schnell Grenzen.

In solchen Lagen lohnt es, die Trasse abschnittsweise an vorhandene Strukturen anzupassen, statt eine einheitliche Lösung über das ganze Gebiet zu legen. Wo ein Neubaugebiet großzügige Straßenquerschnitte bietet, lässt sich offen und kostengünstig bauen. Im historischen Ortskern kann eine Horizontalbohrung unter einer engen Gasse die einzige praktikable Option sein, selbst wenn sie pro Meter deutlich teurer ist.

Bestandsgebäude bringen zudem eine technische Herausforderung mit: Der Hausanschluss muss oft durch bestehende Kellerwände oder unter denkmalgeschützten Fassaden geführt werden. Das verlangt eine enge Abstimmung mit Eigentümern schon in der Grobtrassierung, nicht erst beim Hausanschluss selbst.

Neubaugebiete lassen sich dagegen von Anfang an mitdenken. Wer die Nahwärmetrasse parallel zur Erschließungsplanung eines neuen Quartiers legt, spart doppelte Grabungen und kann die Anschlussdichte von Beginn an hoch halten, weil jedes neue Grundstück ohnehin ans Netz angeschlossen wird. Diese Gelegenheit lässt sich in bestehenden Siedlungen naturgemäß nicht wiederholen, was Nachverdichtungsprojekte strukturell aufwendiger macht als Neubauquartiere.

Wie sichern Sie den Betrieb der Trasse über Jahrzehnte?

Eine Nahwärmetrasse ist auf eine Nutzungsdauer von mehreren Jahrzehnten ausgelegt, und genau diese Zeitspanne verlangt eine Wartungsstrategie, die über die Inbetriebnahme hinausdenkt. Wer die Instandhaltung erst plant, wenn das erste Leck auftritt, hat den Zeitpunkt verpasst.

Regelmäßige Leckageüberwachung ist der wichtigste Baustein. Moderne Kunststoffmantelrohre verfügen über integrierte Ortungsdrähte, die eine Leckstelle eingrenzen, ohne die gesamte Trasse aufzugraben. Diese Systeme sollten von Anfang an in die Ausschreibung, nicht als nachträgliche Option.

Ein zweiter Punkt betrifft die Dokumentation. Bestandspläne, Materiallisten und Prüfprotokolle aus der Bauphase müssen über Jahrzehnte auffindbar bleiben, oft länger als die Amtszeit der Planer, die das Projekt begonnen haben. Ein digitales Bestandsregister, das mit dem GIS‑System der Kommune verknüpft ist, verhindert, dass künftige Baumaßnahmen versehentlich die eigene Trasse beschädigen.

Für den laufenden Betrieb lohnt ein festes Intervall für die hydraulische Überprüfung: Pumpenleistung, Druckverluste und tatsächliche Netzverluste sollten alle paar Jahre mit den ursprünglichen Auslegungswerten verglichen werden. Abweichungen deuten häufig auf schleichende Ablagerungen oder kleine, noch nicht sichtbare Leckagen hin. Wer diese Kontrolle vernachlässigt, bemerkt Effizienzverluste oft erst an der Heizkostenabrechnung der Anschlussnehmer, viele Jahre zu spät.

Warum die meisten Trassenprojekte am falschen Punkt sparen

Die verbreitete Annahme lautet: Je detaillierter die technische Planung, desto sicherer das Projekt. Das stimmt nur bedingt. Die teuersten Fehler in Nahwärmeprojekten entstehen fast immer vor der eigentlichen Technik, nämlich bei der Datengrundlage und der Stakeholder‑Ansprache.

Ein Rohrsystem lässt sich nachträglich noch optimieren. Eine falsch eingeschätzte Anschlussdichte, die erst nach der Förderzusage auffliegt, lässt sich kaum noch reparieren. Deshalb ist die Vorstudie nach HOAI LPH1‑2 kein bürokratischer Zwischenschritt, sondern der Abschnitt, der über Erfolg oder Scheitern entscheidet, lange bevor die erste Rohrleitung im Boden liegt.

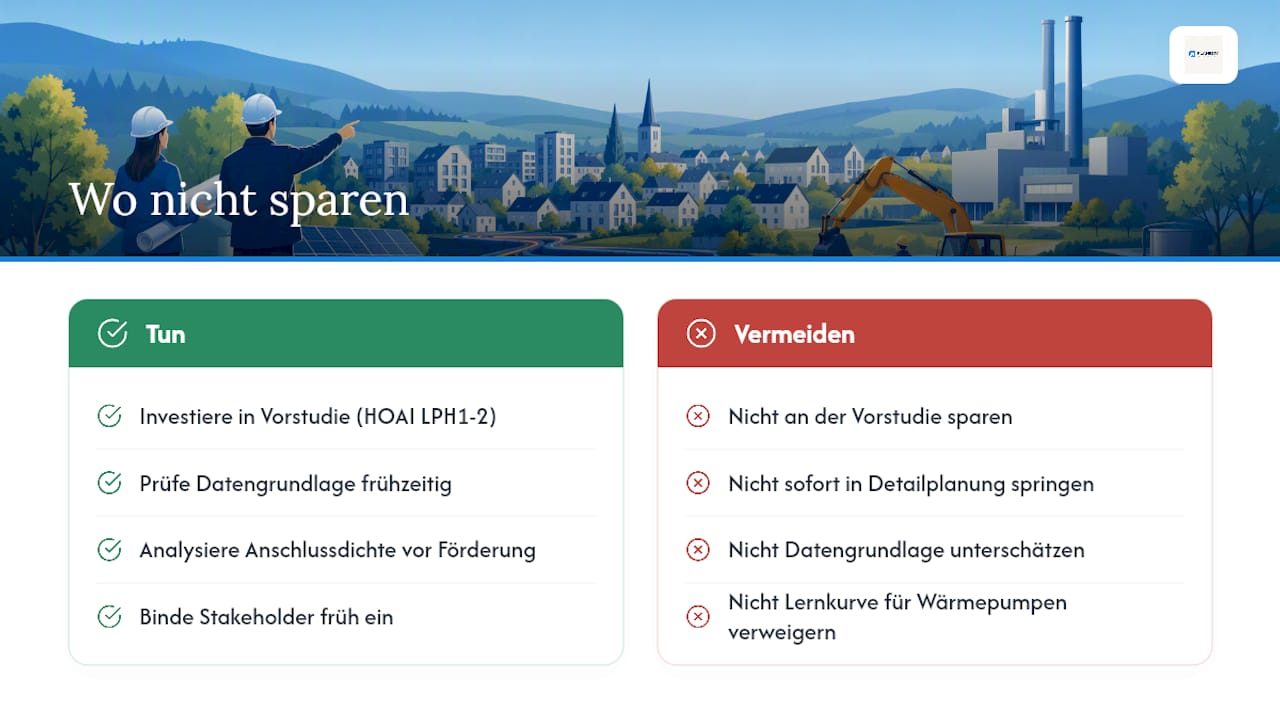

Warum die meisten Trassenprojekte am falschen Punkt sparen — overview diagram

Was die Branche zudem unterschätzt: Kalte Nahwärmenetze werden noch immer als Nischenlösung behandelt, obwohl sie in Gebieten mit geringer Wärmebedarfsdichte oft die wirtschaftlich überlegene Option sind. Die Zurückhaltung liegt weniger an der Technik als an der Unsicherheit vieler Planer im Umgang mit dezentralen Wärmepumpen und der veränderten hydraulischen Abstimmung. Wer sich dieser Lernkurve verweigert, verzichtet in manchen Lagen auf die günstigere Lösung.

Meine Einschätzung: Kommunen, die in der Vorstudie ernsthaft Geld und Zeit investieren, bauen am Ende schneller und günstiger, als jene, die direkt in die Detailplanung springen. Das widerspricht dem intuitiven Wunsch, schnell sichtbare Fortschritte zu zeigen, ist aber der Unterschied zwischen einem Netz, das rechnet, und einem, das nachträglich gerettet werden muss.

— Alexios Donas

PLANEGY als Partner für Ihre kommunale Wärmeplanung

Wer eine Nahwärmetrasse plant, braucht selten nur einen Ingenieur für die Rohrstatik. Nötig ist jemand, der Datenerhebung, Variantenvergleich und Förderantrag als ein zusammenhängendes Projekt behandelt, statt drei getrennte Aufträge daraus zu machen. Genau das leistet PLANEGY für Kommunen: von der ersten Wärmebedarfsanalyse über die technologieoffene Variantenbewertung bis zur Begleitung des BEW‑Antrags.

PLANEGY

Der Vorteil gegenüber einer klassischen Einzelbeauftragung liegt in der Reihenfolge: PLANEGY klärt Fördermöglichkeiten und technische Machbarkeit parallel, nicht nacheinander, was genau die Zeitfalle vermeidet, die beim BEW‑Modul‑2‑Antrag droht. Mit langjähriger Erfahrung im Energiesektor kennt PLANEGY die Fallstricke, die typische Anträge scheitern lassen.

Kommunen, die eine Vorstudie oder eine vollständige Wärmeplanung nach WPG angehen wollen, finden auf der Seite für kommunale Wärmeplanung den passenden Einstieg. Nehmen Sie Kontakt auf und klären Sie in einem ersten Gespräch, welches BEW‑Modul für Ihr Vorhaben passt und welche Daten Sie jetzt schon sammeln sollten.
